.jpg)
首頁 > 產(chǎn)品中心

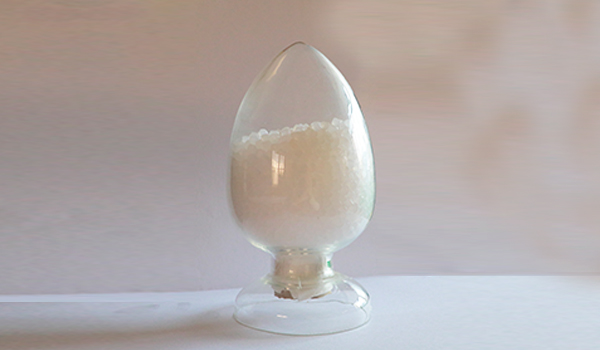

35KV及以下交聯(lián)聚乙烯絕緣電纜用
基本技術(shù)資料
遠(yuǎn)東新材料有限公司引進(jìn)國內(nèi)先進(jìn)設(shè)備和生產(chǎn)技術(shù)，生產(chǎn)的35KV及以下可交聯(lián)聚乙烯絕緣料（YJ-35）是以低密度聚乙烯為基料，摻入交聯(lián)劑、抗氧劑等助劑，經(jīng)混煉、塑化、造粒制成的過氧化物可交聯(lián)聚乙烯絕緣料。適用于35KV及以下中、低壓電力電纜的絕緣層，產(chǎn)品具有易加工、使用溫度廣泛等優(yōu)點(diǎn)。
一、基本性能
項(xiàng)目 |
標(biāo)準(zhǔn)要求 |
單位 |
檢測結(jié)果 |
單項(xiàng)判斷 |
|
拉伸強(qiáng)度 |
≧13.5 |
MPa |
20.2 |
合格 |
|
斷裂伸長率 |
≧350 |
% |
510 |
合格 |
|
110℃×168h熱老化后拉伸強(qiáng)度變化率 |
≦+20 ≥-20 |
% |
+7 |
合格 |
|
斷裂拉伸率變化率 |
≦+20 ≥-20 |
% |
+2 |
合格 |
|
低溫沖擊脆化溫度（-76℃） |
≦15/30 |
個(gè) |
0/30 |
合格 |
|
熱延伸（200℃×15min,0.2Mpa） |
負(fù)荷下伸長率 |
≦80 |
% |
63 |
合格 |
冷卻后永久變形率 |
≦5 |
% |
0 |
合格 |
|
凝膠含量 |
≧80 |
% |
86 |
合格 |
|
介質(zhì)損耗因數(shù)（20℃，50Hz） |
≦0.001 |
0.0002 |
合格 |
||
介質(zhì)常數(shù)（20℃，50Hz） |
≦2.35 |
2.22 |
合格 |
||
體積電阻率（20℃，1KV） |
≧1× |
Ω.m |
2.4× |
合格 |
|
介電強(qiáng)度 |
≧25 |
MV/m |
42 |
合格 |
|
二、雜質(zhì)含量
0.12～0.25 10 15
0.26～0.50 3 6
0.51～1.00 0 1
＞1.00 0 0
注：雜質(zhì)粒徑以距離最大的二點(diǎn)間尺寸計(jì)算
三、建議工藝溫度
一區(qū)：85～95℃
二區(qū)：95～105℃
三區(qū)：105～116℃
機(jī)頭：115℃
四、包裝及貯存
絕緣料密封包裝，使用雙瓦楞紙箱，箱底帶托盤，250/500Kg/箱。絕緣料應(yīng)貯運(yùn)在清潔、干燥通風(fēng)的庫房內(nèi)，貯運(yùn)溫度應(yīng)不低于10℃。絕緣料在運(yùn)輸過程中不應(yīng)受日曬、雨淋和浸水等不正常條件的損害，按非危險(xiǎn)品存儲和運(yùn)輸。
返回頂部
